Mengenal Rangkaian Listrik Campuran dan Cara Membuatnya dengan Mudah

Rangkaian listrik campuran adalah perpaduan rangkaian seri dan paralel yang memungkinkan distribusi arus dan tegangan lebih fleksibel. Memahami rangkaian ini penting untuk menerapkan instalasi listrik yang efisien dan aman.

Rangkaian listrik campuran merupakan gabungan dari dua jenis rangkaian listrik yang paling dasar, yaitu rangkaian seri dan paralel. Pada rangkaian seri, semua komponen dihubungkan secara berurutan sehingga arus listrik yang mengalir sama pada setiap komponen, tetapi tegangan terbagi sesuai hambatan masing-masing. Sedangkan pada rangkaian paralel, komponen-komponen disusun sejajar sehingga tegangan pada setiap cabang sama dan arus listrik terbagi sesuai hambatan cabang tersebut.

Dalam rangkaian campuran, beberapa komponen disusun seri dan beberapa lainnya disusun paralel sehingga menghasilkan konfigurasi yang kompleks tetapi lebih efisien dalam distribusi arus dan tegangan. Komponen yang umum dipakai meliputi resistor, kapasitor, induktor, dan sumber tegangan seperti baterai atau sumber tegangan alternatif.

Komponen dan Struktur Rangkaian Campuran

Rangkaian campuran terdiri dari beberapa elemen penting seperti branch (cabang), mesh (bagian tertutup yang mengatur aliran arus), dan knot (simpul yang menghubungkan elemen aktif dan pasif). Kabel penghubung dalam rangkaian ini dianggap tidak memberikan hambatan sehingga perhitungan lebih fokus pada komponen utama.

Cara Kerja Rangkaian Campuran Listrik

Arus listrik dalam rangkaian campuran mengalir melalui beberapa jalur yang disusun secara seri dan paralel. Pada bagian seri, arus yang mengalir sama besar, sedangkan pada bagian paralel arus terbagi sesuai hambatan di setiap cabang.

Hambatan total pada rangkaian campuran dihitung dengan cara menggabungkan hambatan seri dan paralel. Hambatan total pada bagian seri adalah jumlah semua hambatan komponen, sedangkan hambatan total pada bagian paralel lebih kecil dari hambatan terkecil di cabang tersebut.

Dengan konfigurasi seperti ini, rangkaian campuran memungkinkan pengaturan arus dan tegangan yang lebih fleksibel dan efisien, khususnya dalam aplikasi kelistrikan yang memerlukan distribusi listrik yang lebih kompleks.

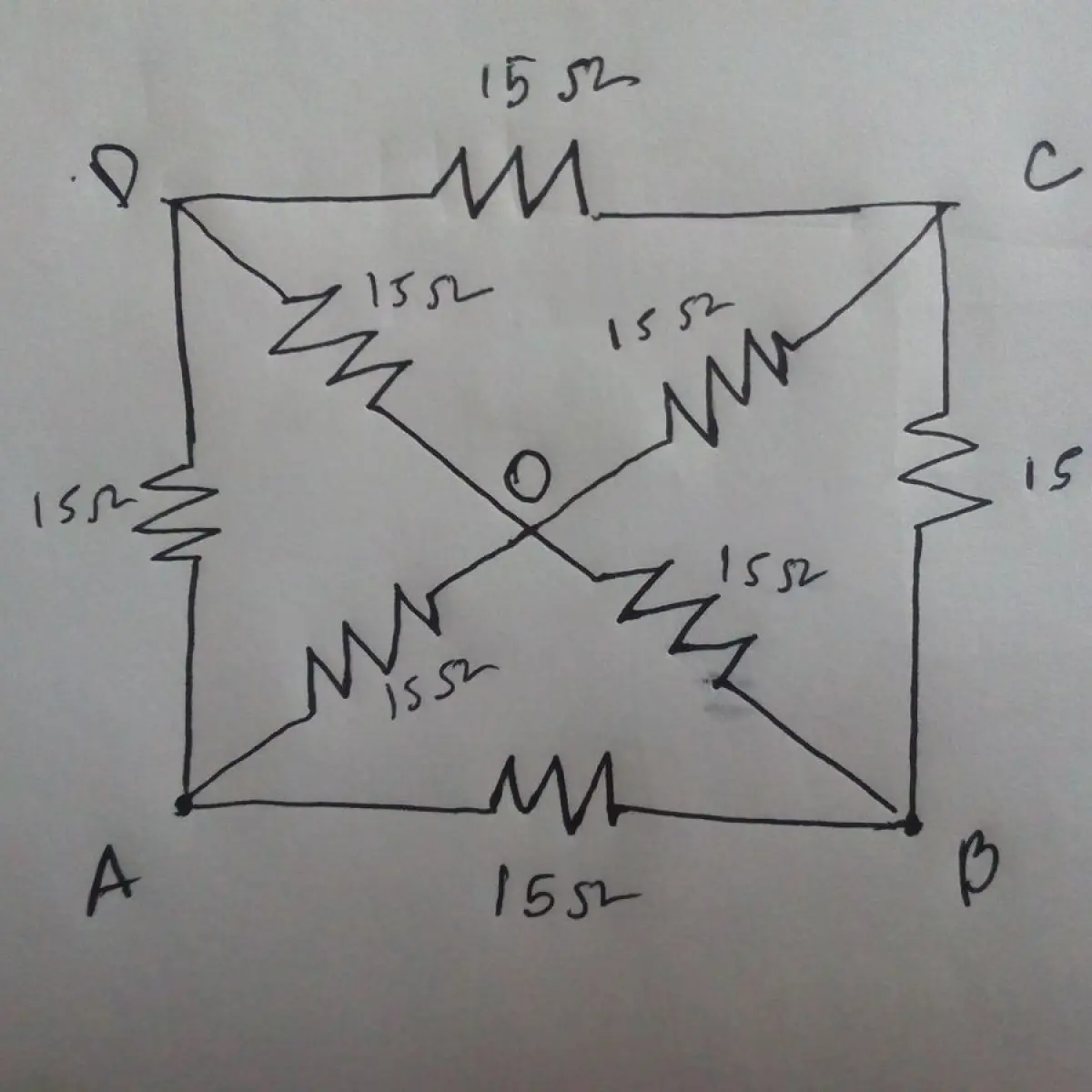

Perhitungan Hambatan Total

Langkah pertama dalam memahami cara kerja rangkaian campuran adalah menghitung hambatan total. Prosesnya meliputi:

1. Identifikasi bagian rangkaian yang tersusun seri dan paralel.
2. Hitung hambatan total bagian seri dengan menjumlahkan hambatan komponen.
3. Hitung hambatan total bagian paralel dengan rumus kebalikan jumlah kebalikan hambatan setiap cabang.
4. Gabungkan hasil perhitungan sesuai susunan rangkaian untuk mendapatkan hambatan total keseluruhan.

Kesalahan umum yang sering terjadi adalah menggabungkan hambatan tanpa memisahkan bagian seri dan paralel terlebih dahulu, yang menyebabkan hasil perhitungan menjadi salah.

Langkah Membuat Rangkaian Listrik Campuran

Membuat rangkaian listrik campuran membutuhkan pemahaman jelas tentang struktur rangkaian dan fungsi tiap komponen. Berikut langkah-langkah praktis yang dapat diikuti:

1. Rencanakan Skema Rangkaian
   Gambarlah denah rangkaian yang menggabungkan konfigurasi seri dan paralel sesuai kebutuhan aplikasi. Pastikan semua titik sambungan (knot) dan cabang (branch) tercantum jelas.
2. Pilih Komponen yang Sesuai
   Gunakan resistor, kapasitor, induktor, dan sumber tegangan yang telah diketahui spesifikasinya. Komponen yang tepat akan memudahkan perhitungan dan pengujian rangkaian.
3. Siapkan Peralatan dan Bahan
   Siapkan kabel penghubung, breadboard atau papan sirkuit, solder, serta alat pengukur seperti multimeter untuk menguji hasil rangkaian.
4. Rangkai Komponen Sesuai Skema
   Susun komponen pada breadboard mengikuti skema. Gabungkan beberapa komponen secara seri, dan beberapa lainnya secara paralel sesuai rencana.
5. Uji Coba Rangkaian
   Setelah dirangkai, lakukan pengukuran arus dan tegangan di berbagai titik untuk memastikan rangkaian berfungsi sesuai teori. Gunakan multimeter untuk memeriksa kesesuaian nilai hambatan dan kontinuitas rangkaian.

Dalam kasus yang sering saya temui, kurang teliti dalam menyusun sambungan sering menyebabkan rangkaian gagal berfungsi. Pastikan semua sambungan kuat dan tidak ada korsleting.

Tips Praktis Membuat Rangkaian Campuran

• Gunakan warna kabel berbeda untuk setiap fungsi agar mudah identifikasi.
• Cek ulang skema sebelum mulai merakit.
• Ukur tiap komponen sebelum dirangkai untuk memastikan nilainya sesuai.
• Jika rangkaian gagal, periksa sambungan kabel dan komponen satu per satu.

Kelebihan dan Kekurangan Rangkaian Listrik Campuran

Kelebihan

• Memungkinkan distribusi arus dan tegangan yang lebih efisien dibandingkan rangkaian murni seri atau paralel.
• Jika satu komponen pada cabang paralel gagal, cabang lain tetap dapat berfungsi.
• Lebih fleksibel dalam desain sistem kelistrikan kompleks seperti instalasi rumah dan kendaraan bermotor.
• Dapat mengoptimalkan penggunaan sumber daya listrik dengan menyesuaikan kebutuhan arus dan tegangan di berbagai bagian rangkaian.

Kekurangan

• Perhitungan hambatan total lebih kompleks dan memerlukan ketelitian tinggi.
• Pemasangan dan perawatan lebih rumit dibandingkan rangkaian seri atau paralel tunggal.
• Jika tidak dirancang dengan benar, bisa menyebabkan kegagalan fungsi pada sebagian rangkaian.

Contoh Penerapan Rangkaian Campuran dalam Elektronik

Rangkaian listrik campuran tidak hanya digunakan di instalasi rumah atau kendaraan, tetapi juga pada perangkat elektronik seperti adder, subtractor, encoder, dan decoder. Penggabungan seri dan paralel memungkinkan fungsi logika dan pengolahan sinyal berjalan dengan efektif.

Contohnya, dalam sistem kelistrikan rumah, lampu-lampu dapat dirangkai dengan metode campuran untuk memastikan jika salah satu lampu mati, lampu lain tetap menyala. Ini meningkatkan keamanan dan kenyamanan pengguna.

Sumber daya yang digunakan dalam rangkaian campuran bisa berupa baterai, baterai isi ulang, atau sumber tegangan alternatif, tergantung kebutuhan aplikasi.

Perbedaan Rangkaian Listrik Seri dan Paralel dalam Konteks Campuran

Memahami perbedaan dasar antara rangkaian seri dan paralel sangat penting untuk menguasai rangkaian campuran.

Rangkaian campuran menggabungkan kedua tipe ini untuk menciptakan sistem kelistrikan yang lebih optimal dan tahan gangguan.
