Mengenal Rangkaian Listrik Campuran dan Cara Menghitung Hambatannya

Rangkaian listrik campuran adalah gabungan dari rangkaian seri dan paralel yang sering digunakan dalam instalasi listrik modern untuk memberikan fleksibilitas dan efisiensi. Memahami cara menghitung hambatan rangkaian campuran sangat penting agar sistem kelistrikan dapat dirancang dengan tepat dan aman.

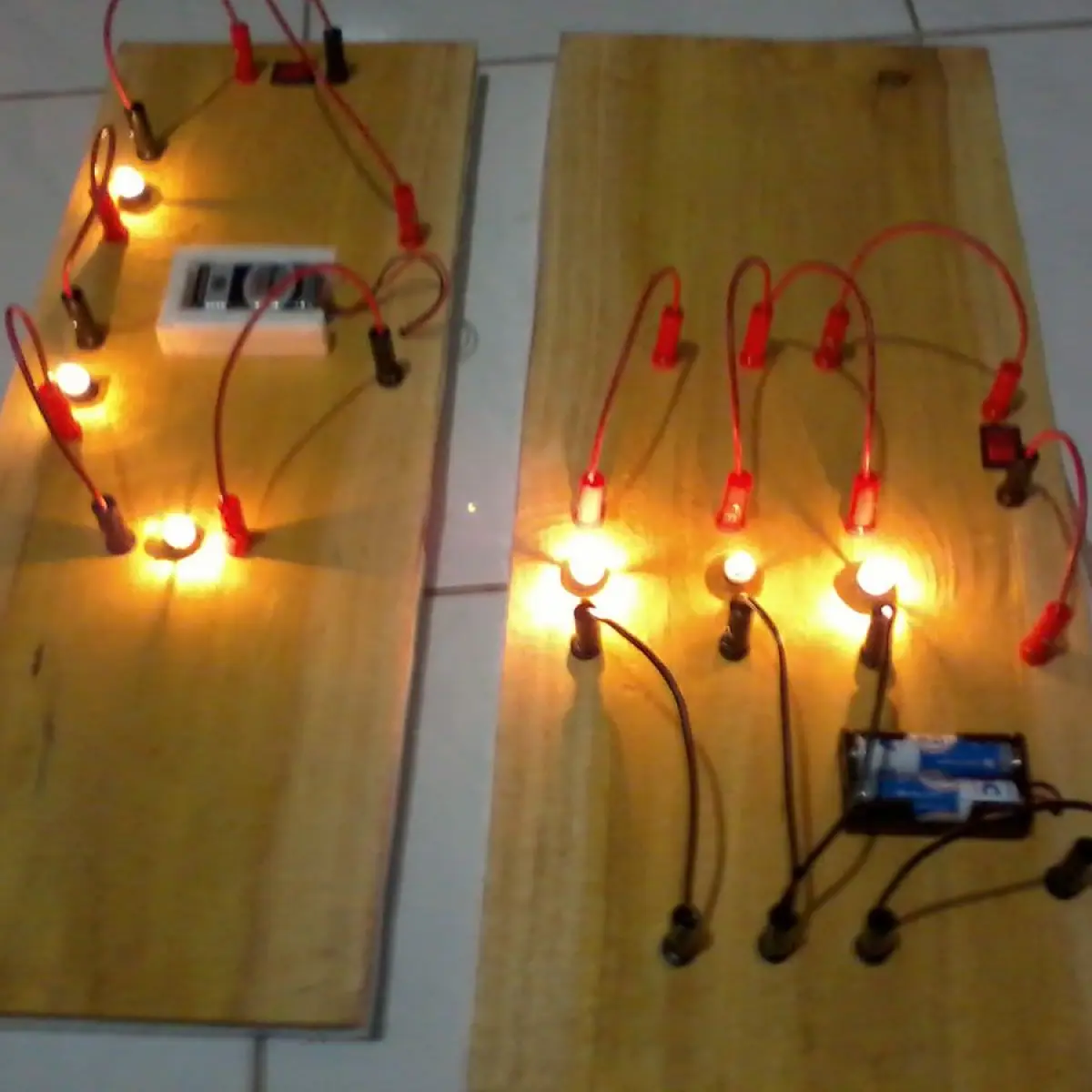

Rangkaian listrik campuran merupakan kombinasi antara rangkaian seri dan paralel. Artinya, dalam satu sistem listrik terdapat komponen yang disusun secara seri dan paralel sekaligus. Hal ini memungkinkan perancangan sistem yang lebih kompleks dan sesuai kebutuhan.

Komponen utama dalam rangkaian campuran biasanya meliputi resistor, kapasitor, induktor, dan sumber tegangan. Namun, fokus utama pembahasan ini adalah pada resistor sebagai elemen penghambat arus yang paling umum digunakan.

Karakteristik dan Perbedaan Rangkaian Seri dan Paralel dalam Rangkaian Campuran

Rangkaian Seri

Dalam rangkaian seri, arus listrik yang mengalir melalui setiap komponen adalah sama, namun tegangan terbagi sesuai dengan nilai hambatan masing-masing komponen. Hambatan total adalah jumlah dari seluruh hambatan komponen. Jika satu komponen putus, maka aliran listrik di seluruh rangkaian akan terhenti.

Rangkaian Paralel

Berbeda dengan seri, pada rangkaian paralel tegangan di setiap cabang adalah sama, sedangkan arus listrik berbeda-beda tergantung hambatan masing-masing cabang. Hambatan total rangkaian paralel selalu lebih kecil dari hambatan terkecil di cabang tersebut. Jika satu cabang rusak, cabang lain tetap dapat berfungsi.

Bagaimana Cara Kerja Rangkaian Listrik Campuran?

Rangkaian listrik campuran bekerja dengan menggabungkan prinsip kerja rangkaian seri dan paralel. Biasanya, beberapa resistor dihubungkan secara paralel terlebih dahulu, kemudian hasilnya dihubungkan secara seri dengan resistor lain, atau sebaliknya.

Prinsip ini memungkinkan pengaturan nilai hambatan total yang lebih presisi dan fleksibel sesuai kebutuhan sistem kelistrikan. Dari pengalaman saya menangani instalasi listrik rumah, rangkaian campuran memudahkan distribusi arus dan tegangan tanpa mengorbankan keamanan sistem.

Cara Menghitung Hambatan Total Rangkaian Campuran

Rumus dasar untuk menghitung hambatan total pada rangkaian campuran adalah:

R_total = R_s + R_p

di mana R_s adalah jumlah hambatan resistor yang terhubung secara seri, dan R_p adalah hambatan total dari resistor yang terhubung secara paralel.

Langkah-langkah praktis dalam menghitung hambatan rangkaian campuran:

1. Identifikasi bagian rangkaian yang tersusun seri dan paralel.
2. Hitung hambatan total pada bagian paralel menggunakan rumus:

1 / R_p = 1 / R_1 + 1 / R_2 + ... + 1 / R_n

1. Jumlahkan hasil hambatan paralel dengan hambatan pada bagian seri.
2. Gunakan angka yang sudah diperoleh untuk menghitung arus dan tegangan sesuai kebutuhan.

Kesalahan umum yang sering saya temui adalah salah mengidentifikasi bagian paralel dan seri dalam rangkaian, sehingga perhitungan menjadi tidak tepat. Pastikan memetakan rangkaian dengan benar sebelum menghitung.

Contoh Soal Hambatan Total Rangkaian Campuran

Misalkan terdapat dua resistor paralel dengan nilai 56 Ω dan 33 Ω, kemudian dihubungkan secara seri dengan resistor 47 Ω. Berikut cara menghitung hambatan totalnya:

1. Hitung hambatan paralel:

1 / R_p = 1 / 56 + 1 / 33 = 0,01786 + 0,03030 = 0,04816

R_p = 1 / 0,04816 = 20,77 Ω

1. Jumlahkan dengan hambatan seri:

R_total = R_s + R_p = 47 + 20,77 = 67,77 Ω

Nilai hambatan total rangkaian campuran ini adalah 67,77 Ω.

Contoh Penerapan Rangkaian Listrik Campuran dalam Kehidupan Sehari-hari

Dalam instalasi listrik rumah, biasanya digunakan rangkaian paralel agar setiap perangkat listrik dapat berfungsi secara independen. Namun, untuk kebutuhan tertentu, rangkaian campuran diterapkan agar distribusi listrik lebih optimal dan aman.

Misalnya, pada sistem penerangan dan stop kontak yang digabungkan, rangkaian campuran memungkinkan pengaturan arus dan tegangan yang sesuai untuk tiap perangkat, serta memudahkan perawatan jika terjadi gangguan.

Kelebihan dan Kekurangan Rangkaian Listrik Campuran

Kelebihan

• Menggabungkan keunggulan rangkaian seri dan paralel sehingga lebih fleksibel.
• Memungkinkan pengaturan nilai hambatan total sesuai kebutuhan sistem.
• Jika satu komponen di bagian paralel rusak, tidak akan memengaruhi keseluruhan sistem.
• Cocok untuk sistem kelistrikan yang kompleks seperti instalasi rumah dan peralatan elektronik.

Kekurangan

• Perhitungan hambatan total lebih rumit dibandingkan rangkaian seri atau paralel saja.
• Memerlukan pemahaman lebih mendalam untuk desain dan troubleshooting.
• Jika komponen pada bagian seri rusak, seluruh rangkaian bisa terganggu.

Tips Praktis Mengelola Rangkaian Listrik Campuran

1. Selalu gambar skematik rangkaian sebelum instalasi untuk memudahkan identifikasi bagian seri dan paralel.
2. Gunakan alat ukur seperti multimeter untuk memastikan nilai hambatan dan kelistrikan saat pemasangan.
3. Perhatikan keamanan, terutama saat mengerjakan bagian rangkaian seri yang dapat memengaruhi keseluruhan sistem.
4. Rutin cek kondisi komponen untuk mencegah kegagalan sistem secara menyeluruh.

Peran Rangkaian Listrik Campuran dalam Instalasi Listrik Rumah

Instalasi listrik rumah biasanya menggunakan rangkaian paralel agar perangkat listrik tetap berfungsi meskipun sebagian komponen bermasalah. Namun, dalam beberapa titik tertentu, rangkaian campuran diterapkan untuk mengontrol distribusi arus dan tegangan lebih baik.

Penggunaan rangkaian campuran memungkinkan pemasangan alat pengaman dan pengatur beban listrik yang lebih efisien, sehingga meminimalisir risiko korsleting dan pemadaman listrik.

Pengalaman saya dalam instalasi listrik rumah menunjukkan bahwa memahami rangkaian campuran membantu teknisi mengatasi masalah kelistrikan yang rumit secara sistematis dan cepat.
